BC-11AH-CM4-EXTENSION

BC-11AH-CM4-ASKEY に装着して使用する BC-11AH-CM4-EXTENSION を紹介します。

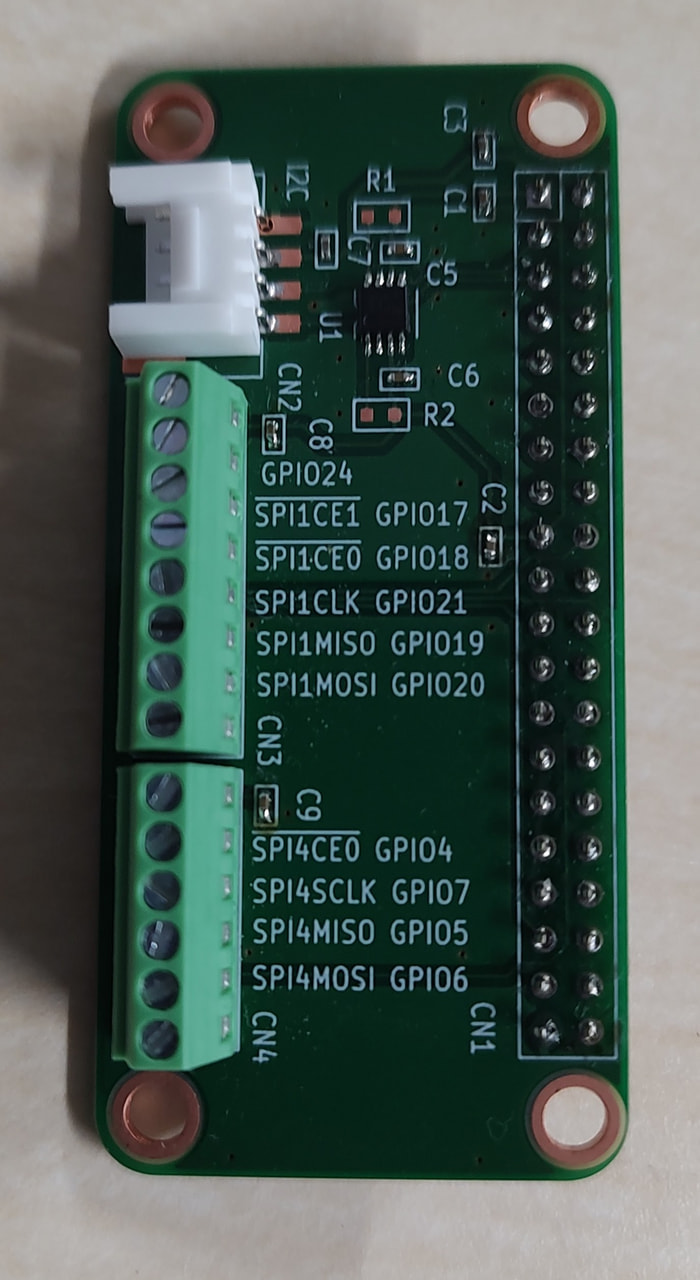

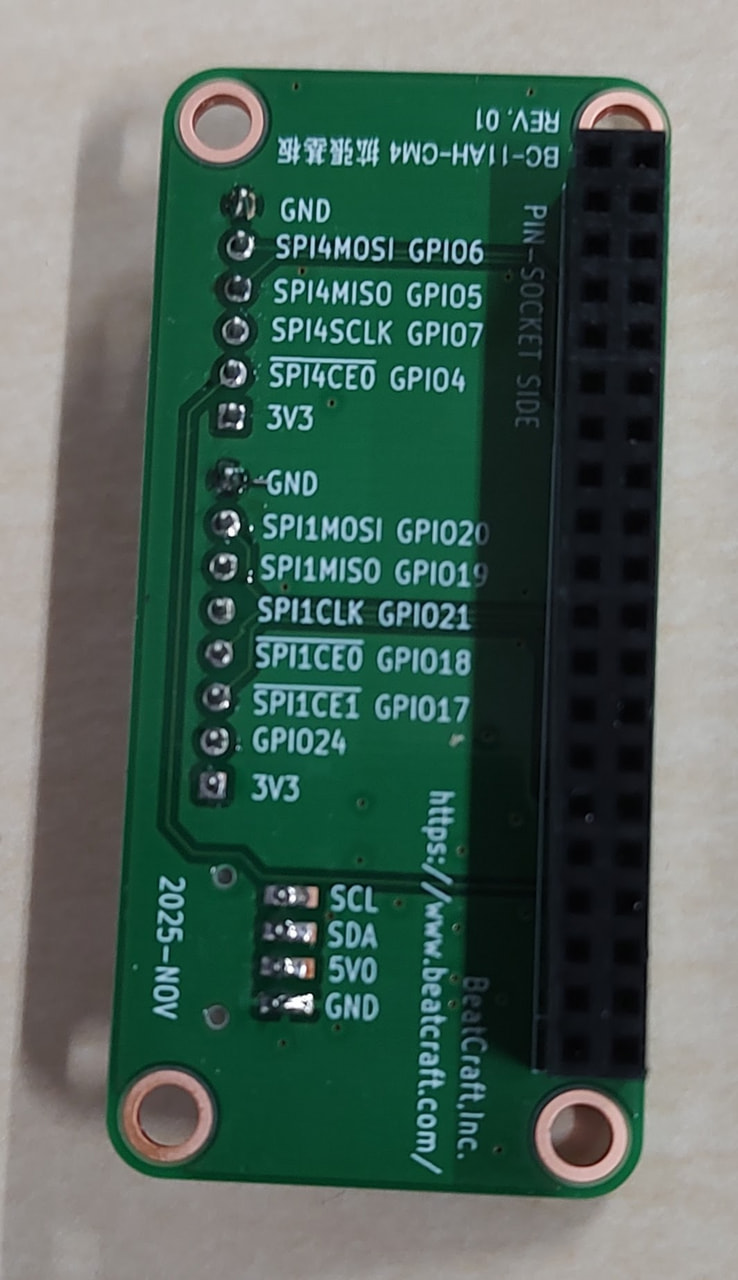

BC-11AH-CM4-EXTENSION は Raspberry Pi Zero サイズの I2C/SPI/GPIO 拡張基板です。
BC-11AH-CM4-ASKEY の CN5 にピンヘッダを実装し装着して使用します。
I2C は Grove 端子、SPI/GPIO はターミナルブロックになっており、機器の付け替えが容易です。
使い方は Raspberry Pi の 40 ピン GPIO ヘッダーと全く同じです。

Seeed studio の Grove コネクタ機器を接続して動かしてみました。

OLED Yellow&Blue Display

Grove - OLED Yellow&Blue Display 0.96(SSD1315) - SPI/IIC -3.3V/5V
は I2C 接続の OLED です。

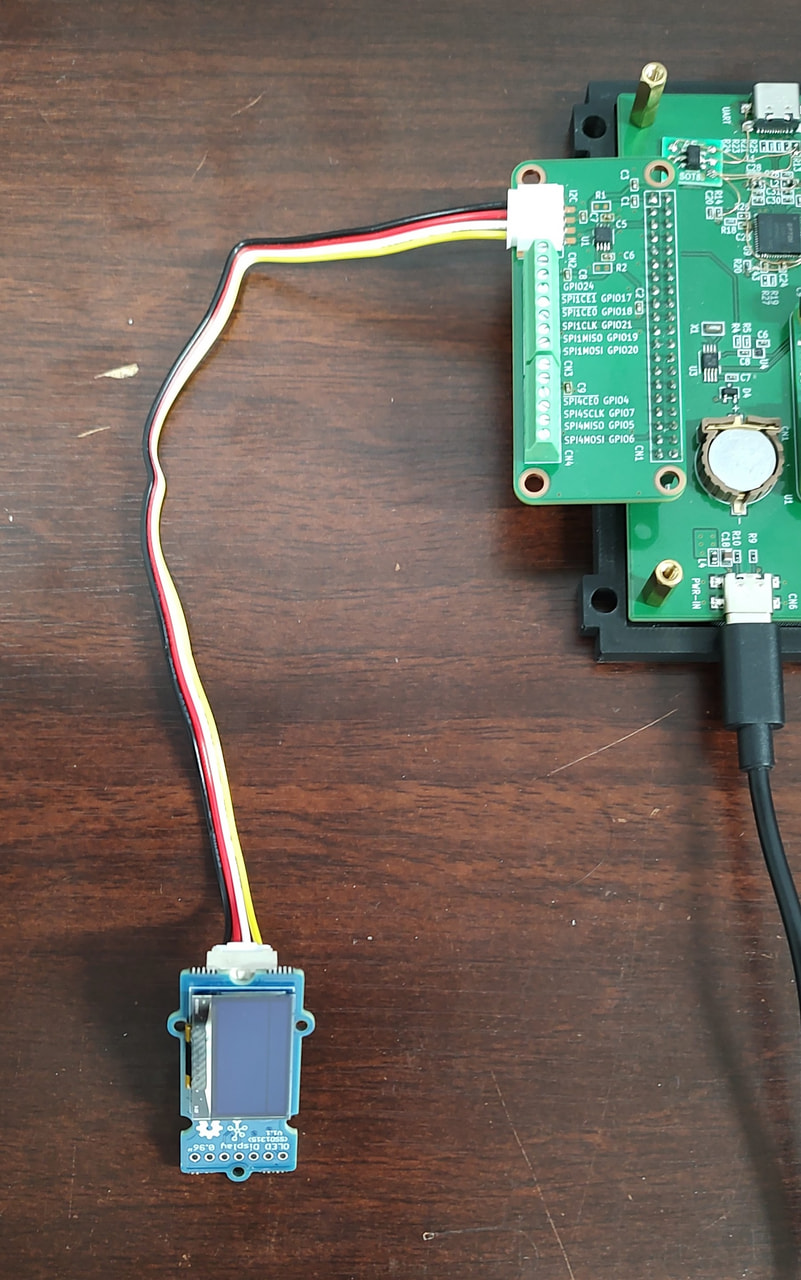

BC-11AH-CM4-EXTENSION の I2C ポートに Grove ケーブルで接続し、
raspi-config で I2C を有効にしてから i2cdetect で接続を確認、

pi@raspberrypi:~ $ i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- 3c -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

Luma.OLED ライブラリーをインストールします。

pi@raspberrypi:~ $ pip3 install luma.oled

以下のような Python のテストコードを作成し、

#!/usr/bin/python3

from luma.core.interface.serial import i2c
from luma.core.render import canvas
from luma.oled.device import ssd1306 # SSD1315はSSD1306と互換性があります
from PIL import ImageFont

# I2C インターフェースの初期化
serial = i2c(port=1, address=0x3C)
device = ssd1306(serial)

# 描画処理
with canvas(device) as draw:
    # 画面上部（イエロー領域）
    draw.text((0, 0), "BC-11AH-CM4-EXTENSION", fill="white")
    # 画面下部（ブルー領域）
    draw.text((0, 20), "Grove OLED Test", fill="white")
    draw.rectangle(device.bounding_box, outline="white")

print("Displaying...")
input("Press Enter to exit"

実行します。

pi@raspberrypi:~ $ python3 test.py
Displaying...
Press Enter to exit

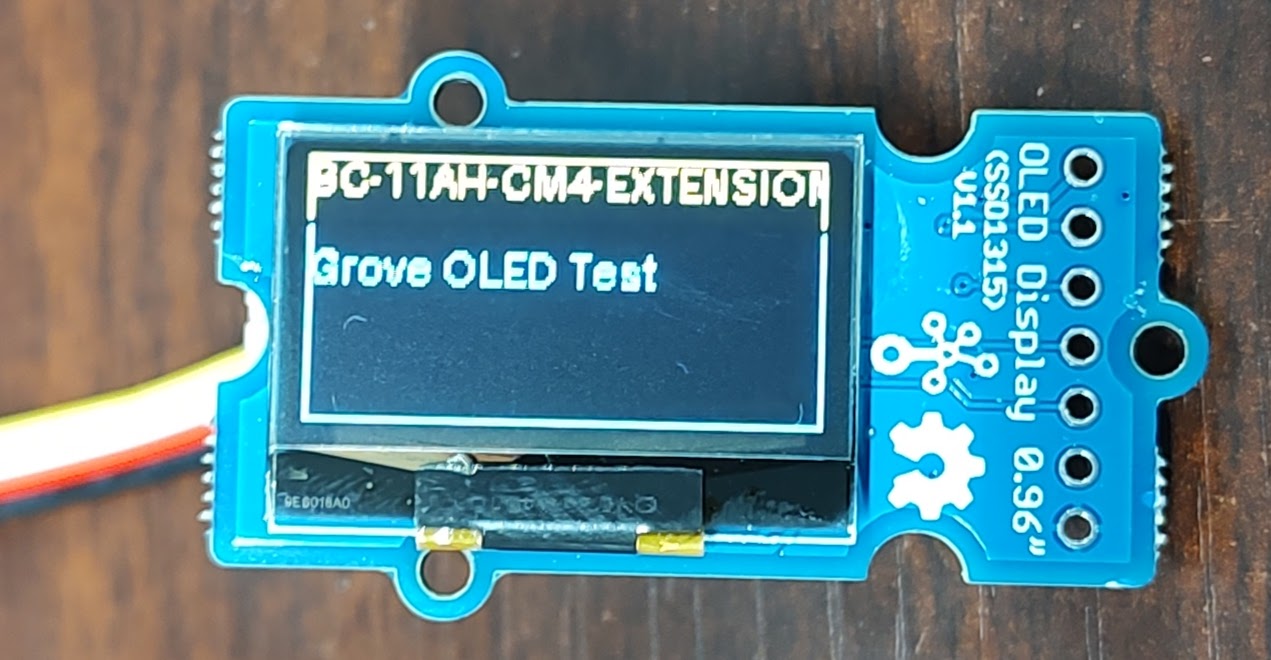

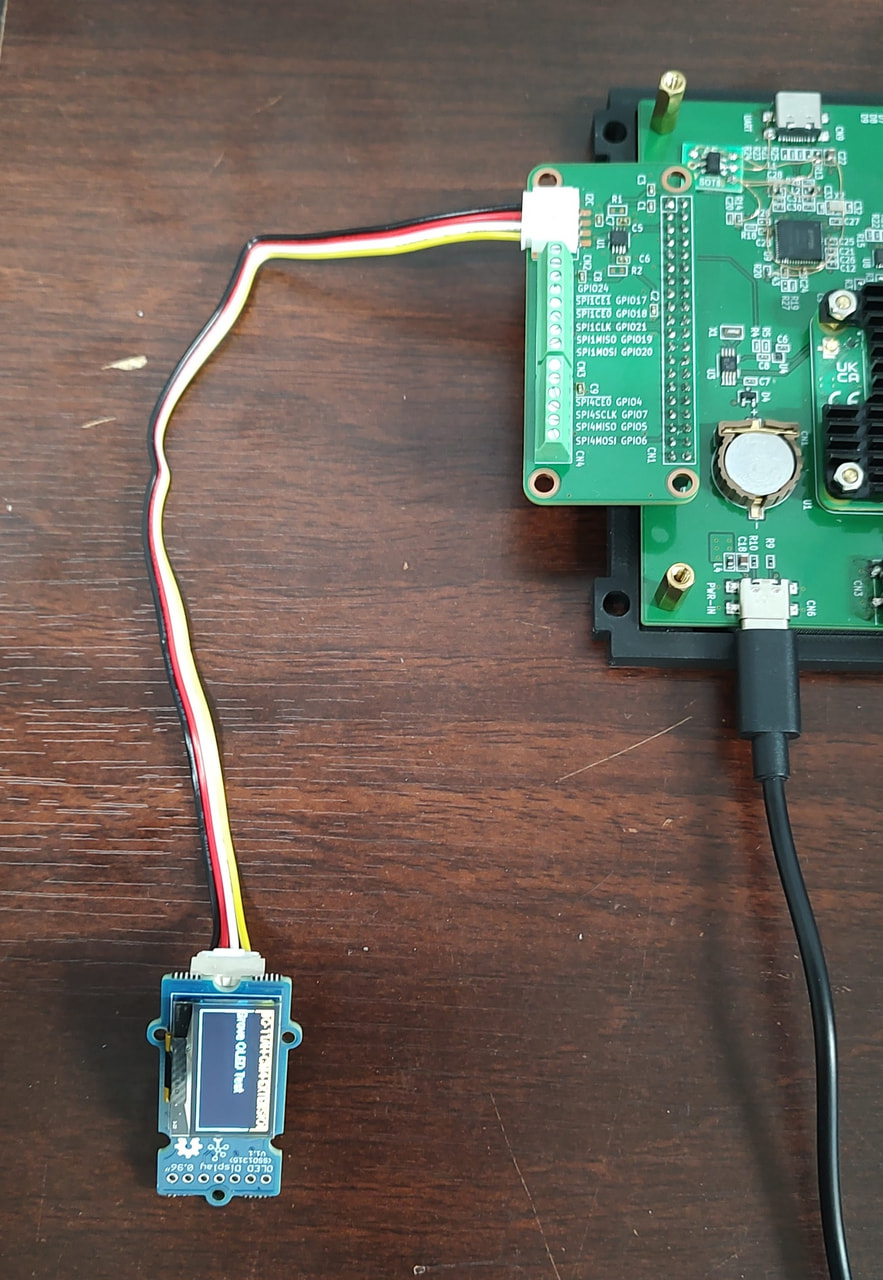

OLED に文字列が表示されます。

Red LED

Grove - Red LED
は GPIO 接続の 可変抵抗付き Grove 端子 LED です。

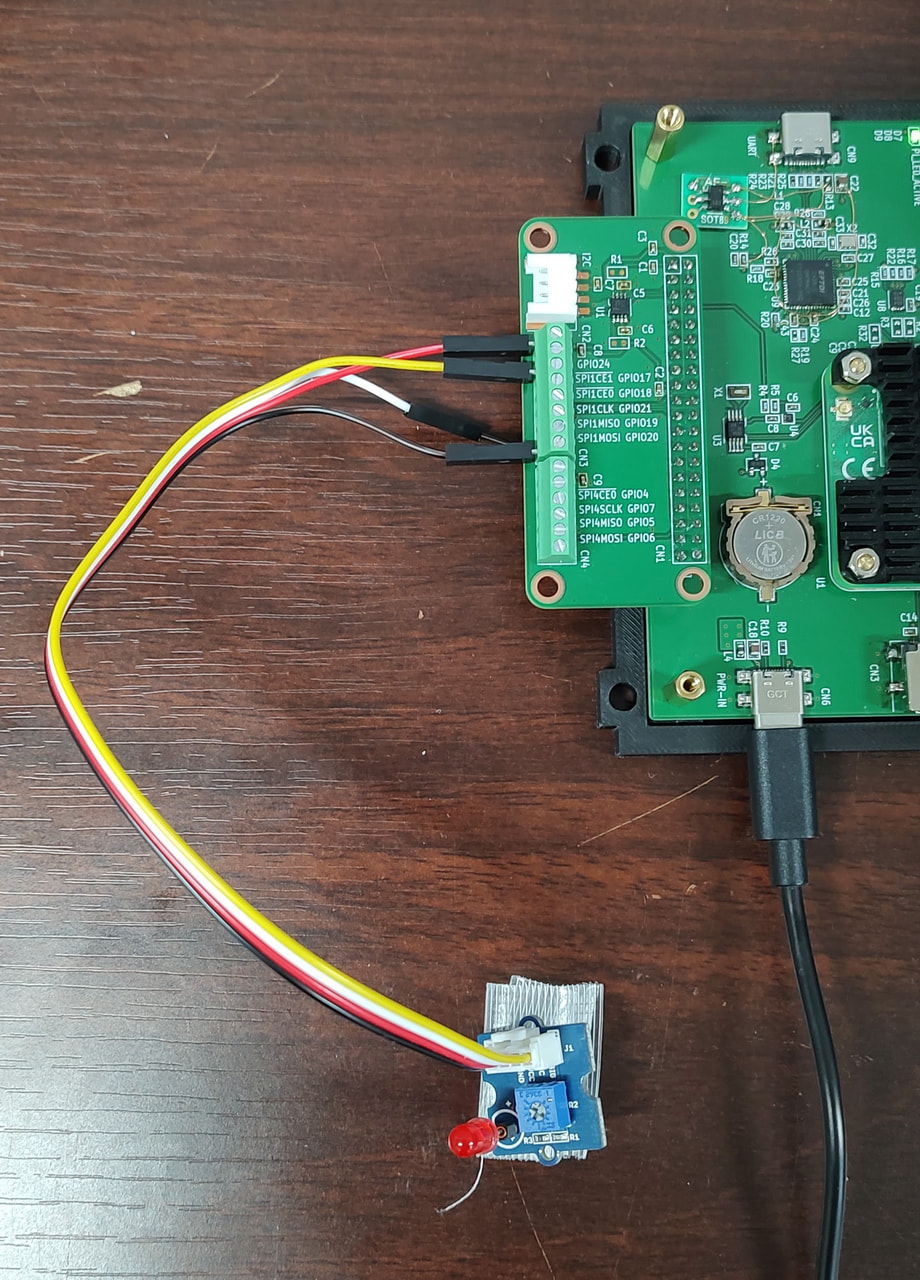

Grove端子-4 ピン-ジャンパオスのケーブルで BC-11AH-CM4-EXTENSION のターミナルブロック端子に
黒-GND、赤-3.3V、黄色-GPIO17、白-未接続、の状態になるよう接続します。
raspi-gpio コマンドで GPIO17 を output に設定し、

pi@raspberrypi:~ $ sudo raspi-gpio set 17 op

dh オプションで high に設定します。

pi@raspberrypi:~ $ sudo raspi-gpio set 17 dh

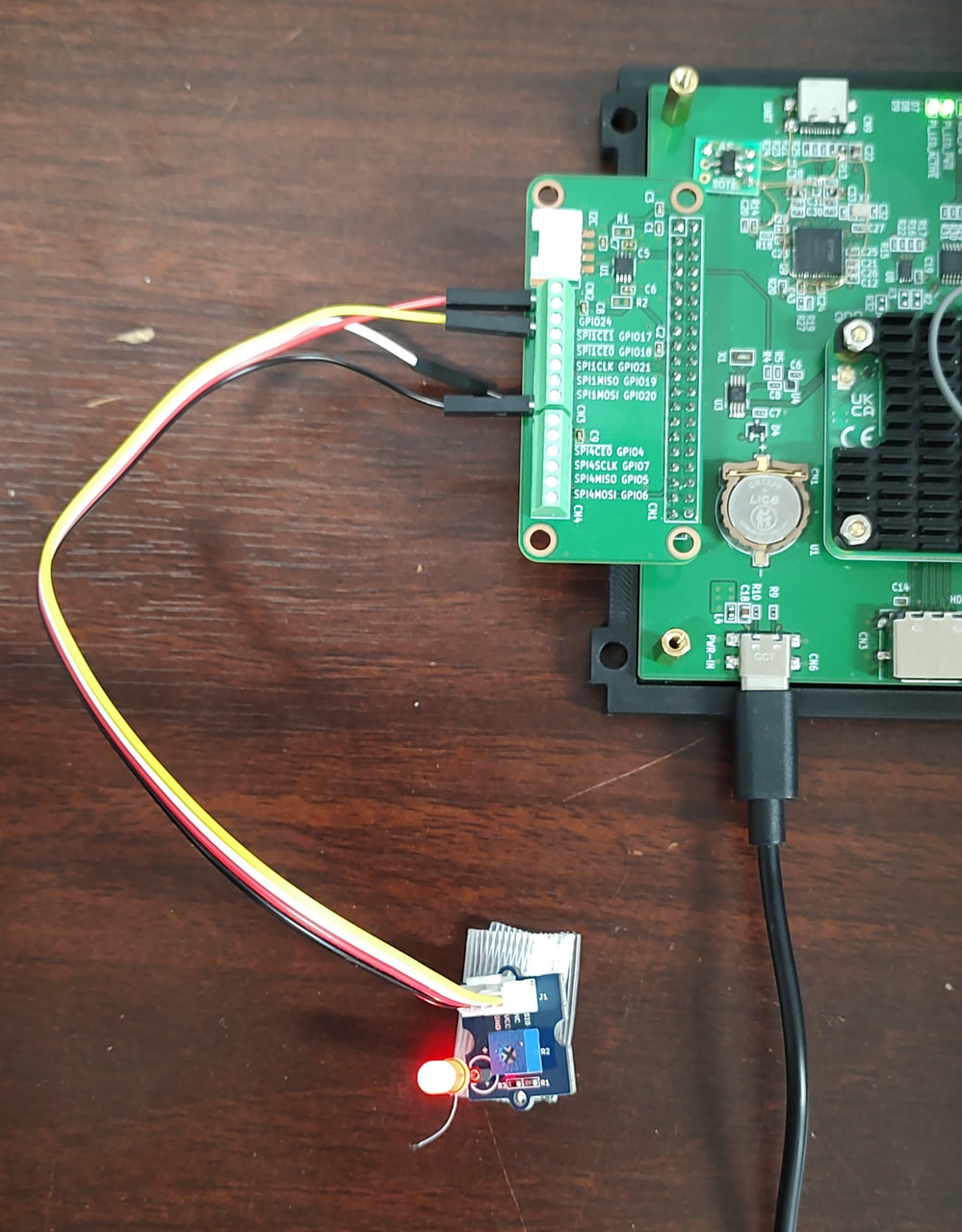

LED が点灯します。
dl オプションで low に設定すると消灯します。

pi@raspberrypi:~ $ sudo raspi-gpio set 17 dl
