Raspberry Pi 4 に装着して使用する Wi-Fi HaLow (11ah) HAT (拡張モジュール) として
BC-11AH-A2 を発売し多くの方に使用していただいていますが、
Raspberry Pi 特有の問題点

• microSDカードから起動することにより偶に発生するファイルシステムの破損
• HAT を装着することにより高さが出てしまうこと

などを解消し、より安定性の高い状態で Wi-Fi HaLow を使用したいというご要望にお応えするため
組み込み・産業機器向けの Raspberry Pi Compute Module4 を装着して使用する、
Askey WAH0070 を実装した Raspberry Pi Compute Module4 用ベースボード
BC-11AH-CM4-ASKEY を製作しました。

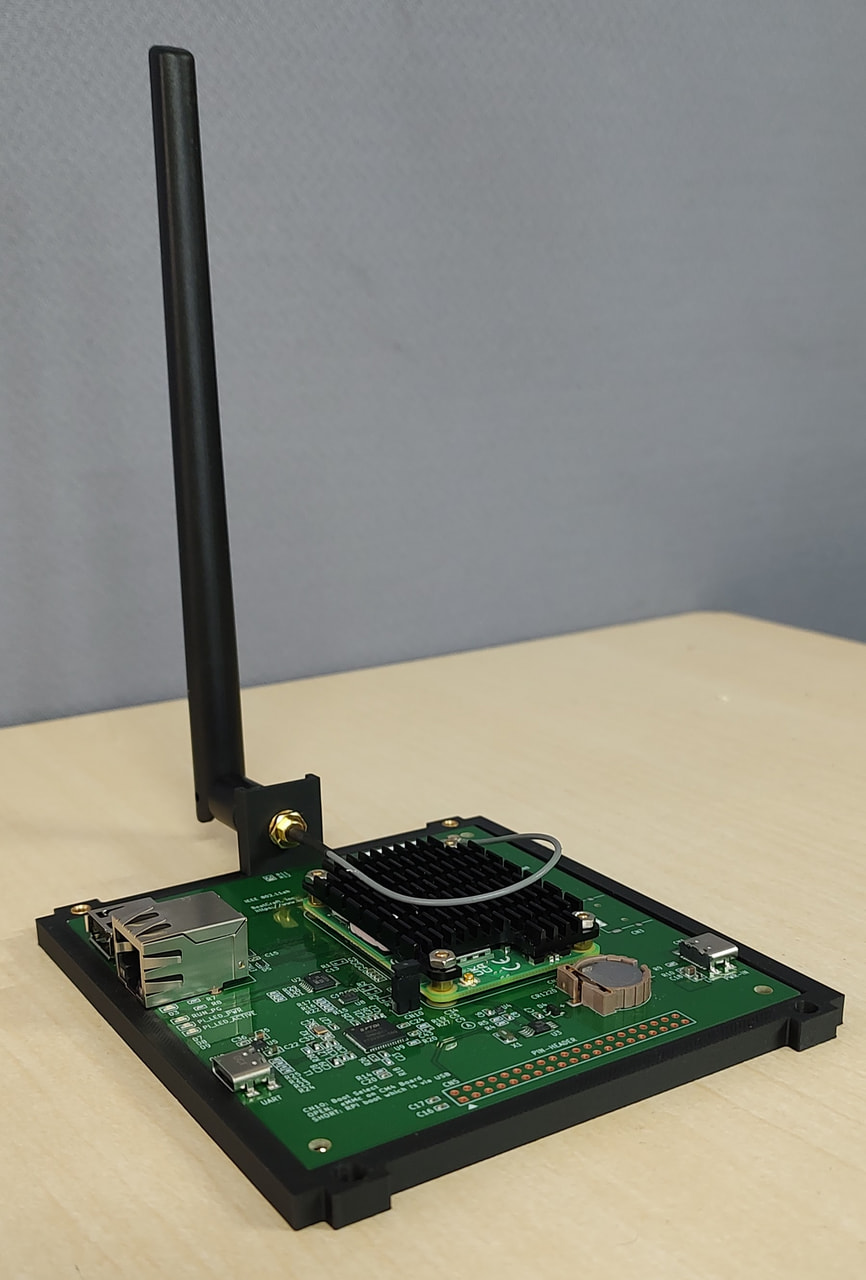

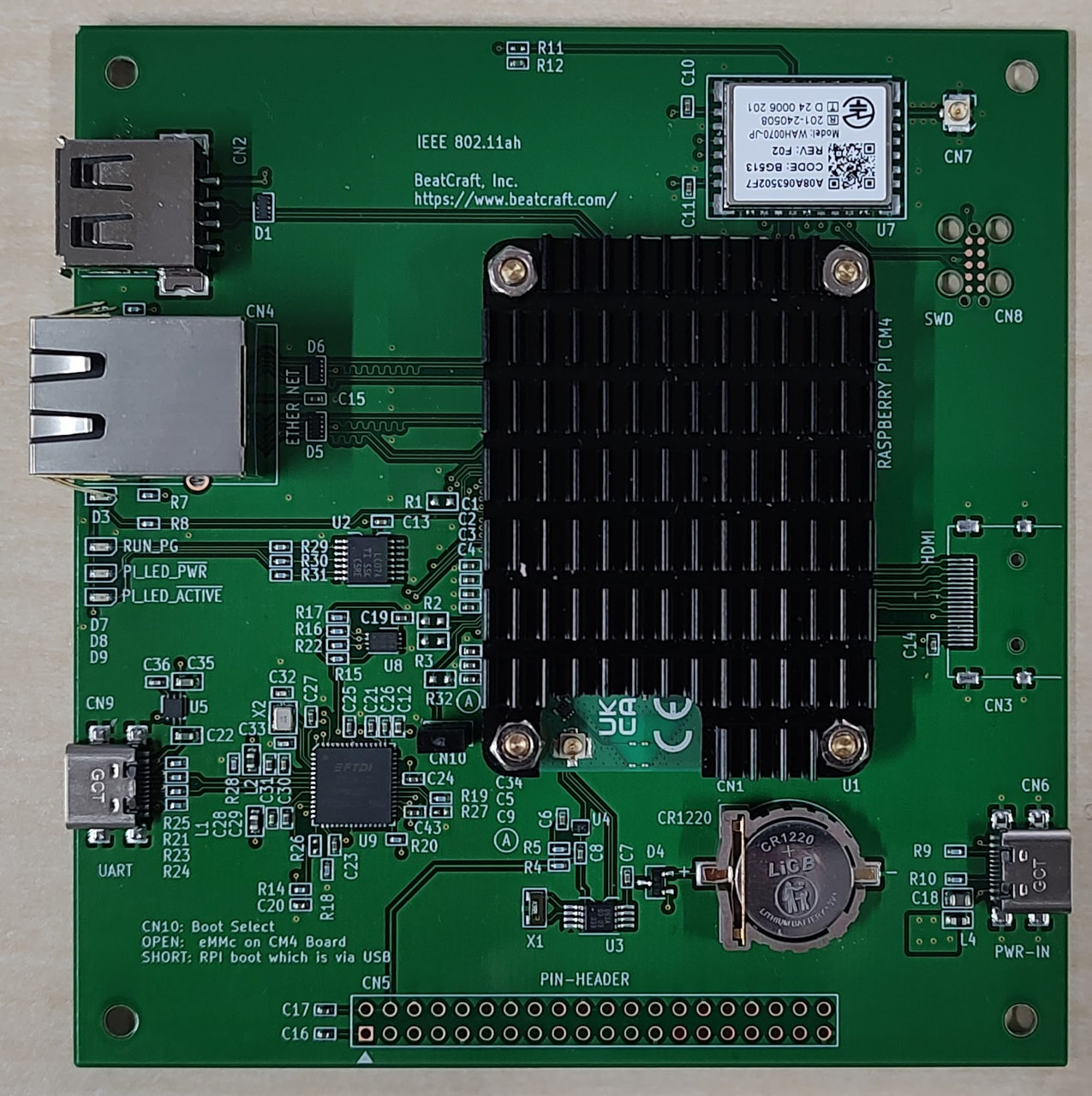

写真のように、CM4 装着用ヒロセコネクタを備え、 IO、周辺機器 として

• LAN ポート
• USB-A（USB ホスト）
• USB-C (給電）
• USB-C (UART)
• HDMI 端子（パターンのみ用意、コネクタは必要に応じて実装）
• gpio 用 40pin 端子（パターンのみ用意、ピンヘッダーは必要に応じて実装）
• RTC

が使えるようになっています。
また、NRC7394 により BC-11AH-A2 を装着した Raspberry Pi 4 と全く同様に
Wi-Fi HaLow の通信が可能です。

BC-11AH-CM4-ASKEY は BC-11AH-A2 のような Amazon での一般販売の予定はございませんが、
Raspberry Pi Compute Module4 の使用に支障がなく、IoT のプロジェクトで使ってみたい、
といった方がいらっしゃいましたらお問い合わせください。

なお BC-11AH-CM4-ASKEY は microSD スロットを用意しておりませんので
Raspberry Pi Compute Module4 の eMMC 搭載版でのみ起動可能で
eMMC を搭載していない lite 版 Raspberry Pi Compute Module4 は使用できません。
