BC-11AH-S1 について
Posted by: ryuchi
BC-11AH-S1の紹介をいたします。
BC-11AH-S1 本基板は IEEE802.11ah 無線規格に対応した ASKEY社製モジュールを実装しております。UARTを経由して マイコン等で容易に使用できることを目的としています。
主な仕様
本基板の基本的なスペックは下記の通りです。
| 基板材質 | FR-4 | |

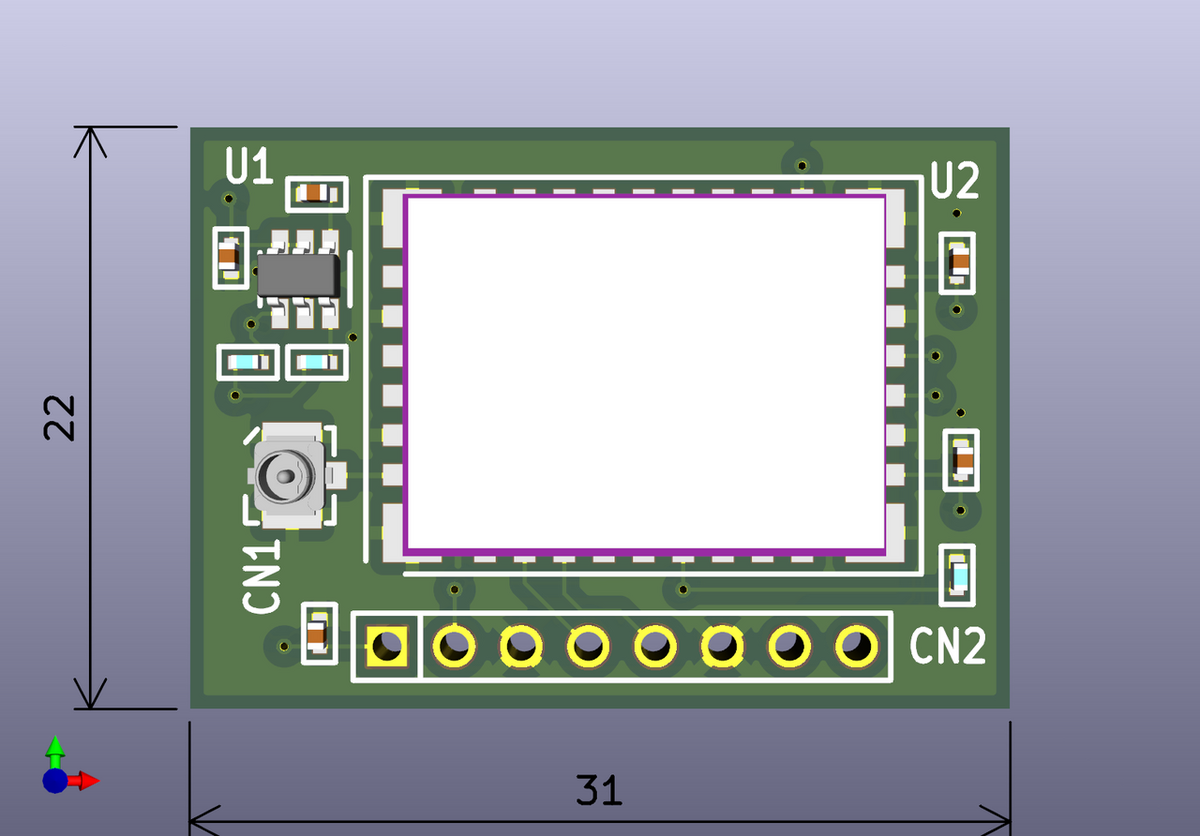

| 外形サイズ | 31x22mm | 実装部品の高さを含めず |
| 層構成 | 2層 | |
| 取付穴 | なし | |
| 電源電圧 | 3.3V |
コネクタについて
| 項 | 名称 | 摘要 |
| 1 | CN1 | 指定アンテナ接続用コネクタ |
| 2 | CN2 | 外部接続用端子 (2.54mmピッチ) |
CN2 には、電源、起動モード設定用、UART0 および UART1 の接続用パッドがあります。 CN2 には、2.54mmピッチ 1列 x 8ピンのピンヘッダ等を半田付け・実装できます。
CN1 コネクタには、指定されたアンテナを接続してください。指定されたアンテナ以外を接続すると、認証の範囲から外れてしまいます。指定されたアンテナ以外を接続して日本国内で使用する場合には、改めて電波法関連の法令による技術基準適合の認定を受けるか、または無線局免許の交付を受けるなどの対応が必要になります。
CN2 の使用について
CN2 は、電源、起動モード、UART0 およびUART1 で通信するためのパッドが配置されています。ピン割り当ては、下記の通りです。
| 項 | 信号名 | 摘要 |
| 1 | 3.3V電源 | 電源入力 |
| 2 | MODE | 起動モード設定 |
| 3 | GND | GND |
| 4 | UART1-TXD | UART1 送信 |
| 5 | UART1-RXD | UART1 受信 |
| 6 | GND | GND |
| 7 | UART0-TXD | UART0 送信 |
| 8 | UART0-RXD | UART0 受信 |
- 電源入力は 単一電源 3.3V を 1 番ピン(正極)と 3 番および 6 番(負極)に接続してください。
- UART0, 1 の信号レベルは C-MOS 3.3V です。
- ハードウェアフローは 本基板ではサポートされません。
- 2 番ピンは、 電源 3.3V (1 番ピン) と、ショートされるか、解放のいずれかで使用します。
設定は、下記の通りです。
| ショート | XIP mode モジュール内蔵のファームウェア実行モード |
| オープン | ファームウェア ダウンロードモード |
本基板のソフトウェアについては、下記の記事などを参照してください。
本基板の回路図は、下記のサイトで公開しております。
