BC-11AH-A2の紹介をいたします。
BC-11AH-A2 本基板は Raspberry Pi シリーズ用HAT基板である。本基板は、IEEE802.11ah 無線規格に対応した ASKEY社製モジュールを実装しており、Raspberry Pi に接続するだけで容易に使用できることを目的としています。また追加でコネクタを実装することにより、UART経由したスタンドアローン状態で使用することもできます。
主な仕様
本基板の基本的なスペックは下記の通りです。

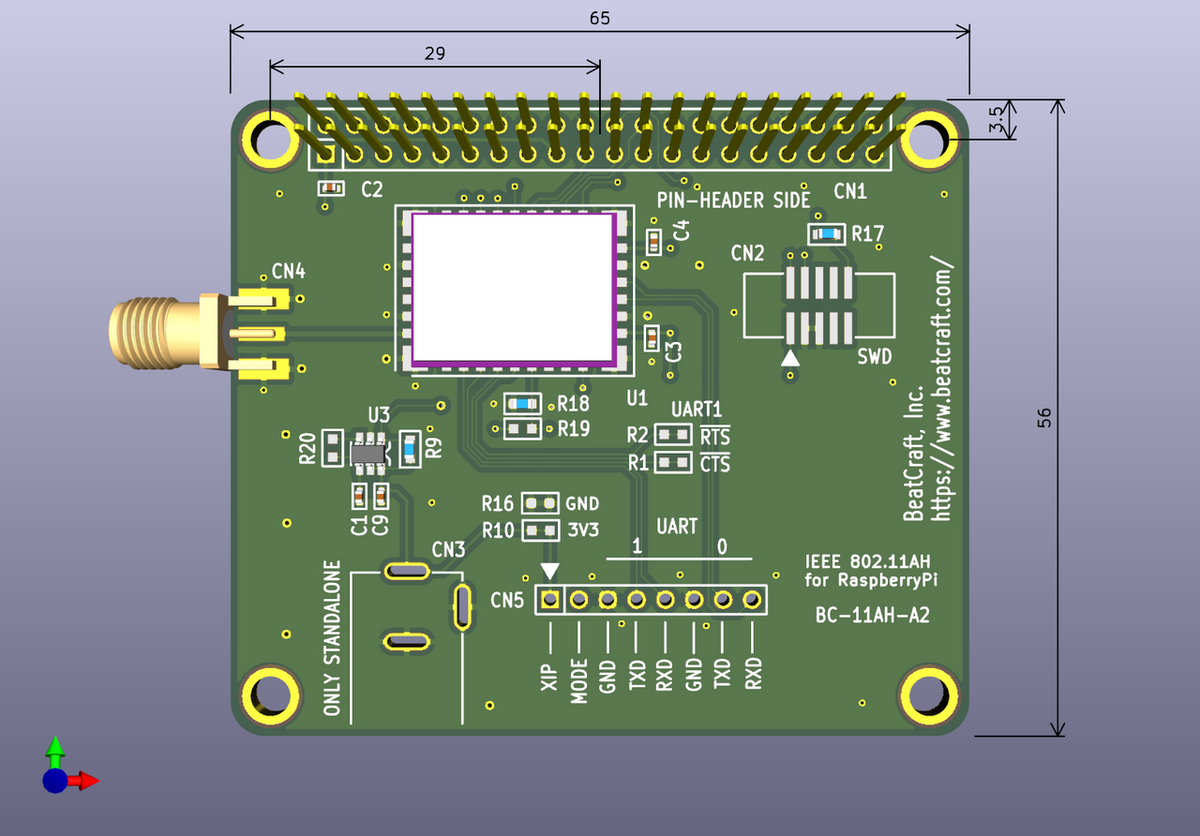

- 材質 FR-4 外形サイズ 65x56 mm 基板厚さ 1.6mm (部品高さを含まず)
- 層構成数 2層
- 取付用穴 M2.6用 4ヶ所 (Raspberry Pi と共通)
- 電源電圧 3.3V Raspberry Pi より供給

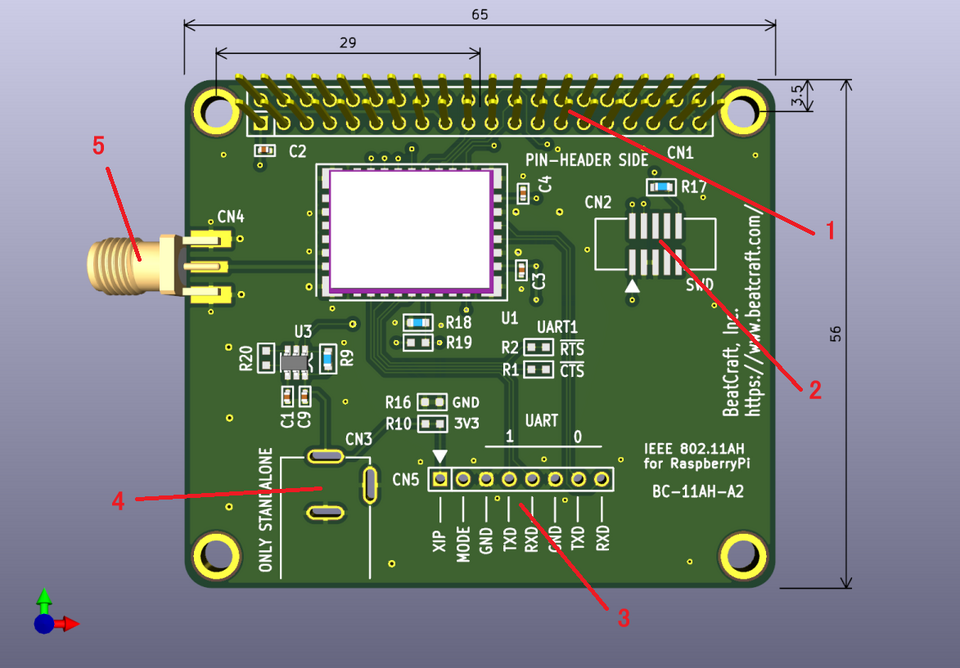

パーツ配置
- スタッキングコネクタ Raspberry Pi接続用
- SWDコネクタ
- 拡張用コネクタ UART0/UART1 および 起動mode設定用
- 外部電源入力用コネクタ
- SMA コネクタ
2～4 項のコネクタは、未実装です。 Raspberry Pi と接続して利用する場合は、必要ありません。
本基板を Raspberry Pi と接続せずにUART経由で スタンドアローン状態で使用する場合に、 3項 および 4項のコネクタを実装することで使用することが可能になります。これらはユーザ側での実装作業になります。
5項の SMAコネクタには、必ず付属のアンテナを接続して使用してください。
付属のアンテナ以外を使用すると技適の範囲から外れます。この場合 日本国内で使用するには 改めて電波法令関連による技術基準適合の認定を受けるか、無線局免許の交付を受けるなどの手続きが必要となります。 Raspberry Pi に装着して利用する方法については、BC-11AH-A/A2用設定済み起動イメージファイル2025.11 Releaseを参照してください。
以下は、Raspberry Pi に接続せずに、UART経由でスタンドアローン状態で使用する場合について記述しています。
本基板に実装している 11AHモジュールのUART には、UART0 と UART1 の2ポートあります。本基板ではCN5 コネクタに配線されています。UART を使用する場合は、このコネクタに接続してください。
CN5 ピン割り当て表
| No | 信号名 | 摘要 |
| 1 | XIP | XIP mode設定用 |
| 2 | MODE | 起動モード設定 |
| 3 | GND | GND |
| 4 | UART1-TXD | UART1 の送信 |
| 5 | UART1-RXD | UART1 の受信 |
| 6 | GND | GND |
| 7 | UART0-TXD | UART0 の送信 |
| 8 | UART0-TXD | UART0 の受信 |
- UART0 および UART1 の信号レベルは C-MOS 3.3Vです
- XIP/MODE をショートにすると XIP mode (モジュール内の XIP ROM実行) になります
- XIP/MODE をオープンにすると ROM mode ファームウェアの書き込み待ちモードになります
- ハードウェアフローは UART1 のみサポートされますが、CN5 には配線されていません。必要な場合は 基板上の R1/R2 のパッドに直接配線して引き出してください。
スタンドアローンでの電源について
スタンドアローン状態で電源を供給するために CN3 にDCジャックを実装してください。
安定化された 3.3V 200mA以上の供給能力のある電源を接続してください。 DCジャックは センタープラスです。
DCジャックは 秋月電子通商さんで取り扱いのある MJ-179PH 等が利用できます。
Raspberry Pi に接続しているときは、DCジャックには、電源を接続しないでください。
本基板の回路図は、 以下の github にて公開しております。
