ESP32 + 11ah モジュールを用いた Wi-Fi HaLow 通信デモ

2025年11月28日 11ah IoT python

Posted by: yas

はじめに

本記事では、BeatCraft が公開している GitHub リポジトリ「11ah_sample」を用いて、

ESP32 + 802.11ah（Wi-Fi HaLow）モジュールを使った通信デモの手順をまとめます。

Wi-Fi HaLow（IEEE 802.11ah）は、低消費電力・長距離通信が特長の無線規格です。

通常の 2.4GHz/5GHz Wi-Fi が届きづらい屋外・農地・工場などに強く、IoT 向け通信として注目されています。

この記事では、以下の内容を整理して解説します：

- リポジトリ構成

- 動作環境と準備（ハード・ソフト）

- AP / STA モードの概要

- 配線と回路図

- AP 設定（SSID・サーバIPなど）

- サーバアプリの動作と API パス

- 全体構成図

- クライアントの動作

リポジトリ概要

本記事で利用する GitHub リポジトリはこちらです：

主な内容は次の通りです：

- json_post_M5Atom/

JSON POST を行う M5 Atom(ESP32) 用のサンプル

開発環境はArduinoです。以下を参照してください。
https://docs.m5stack.com/ja/core/ATOM%20Lite

- server/

データ受信・処理用のサーバーアプリ

M5 Atom(ESP32)側から 11ah AP に接続し、サーバーにデータを送る構成が試せます。

動作環境と事前準備

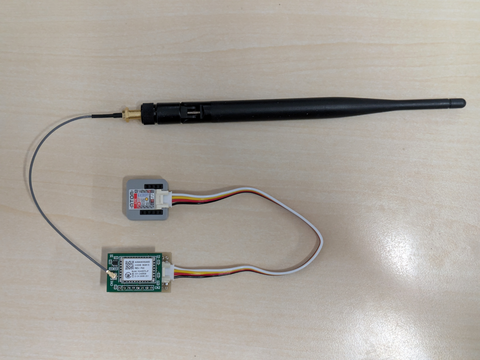

-ハードウェア

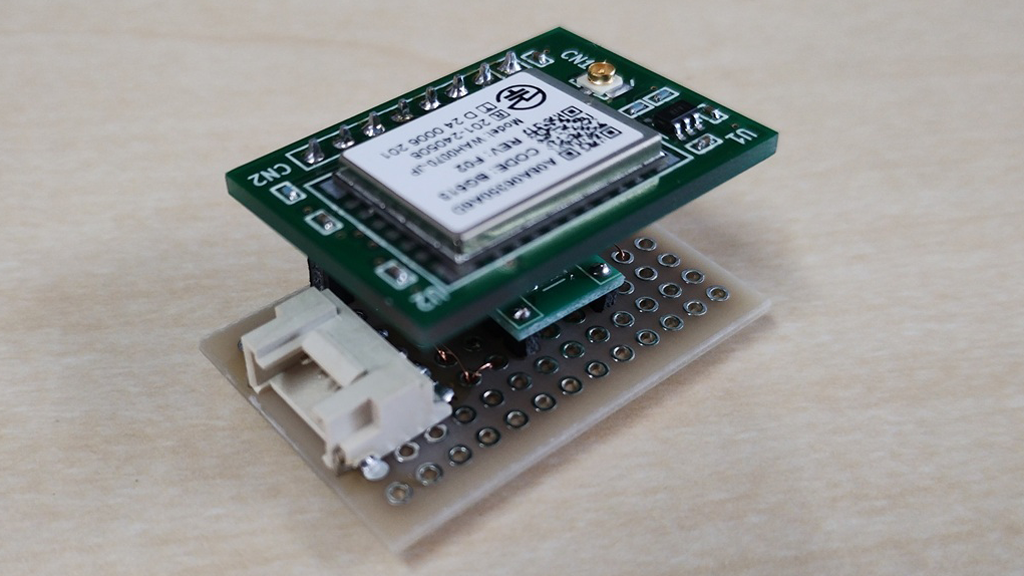

- BeatCraft 11ah モジュール

- M5Atom

- Raspberry Pi（AP兼サーバーとして利用）

- 11ah モジュール用アンテナ

- USBケーブル等

配線

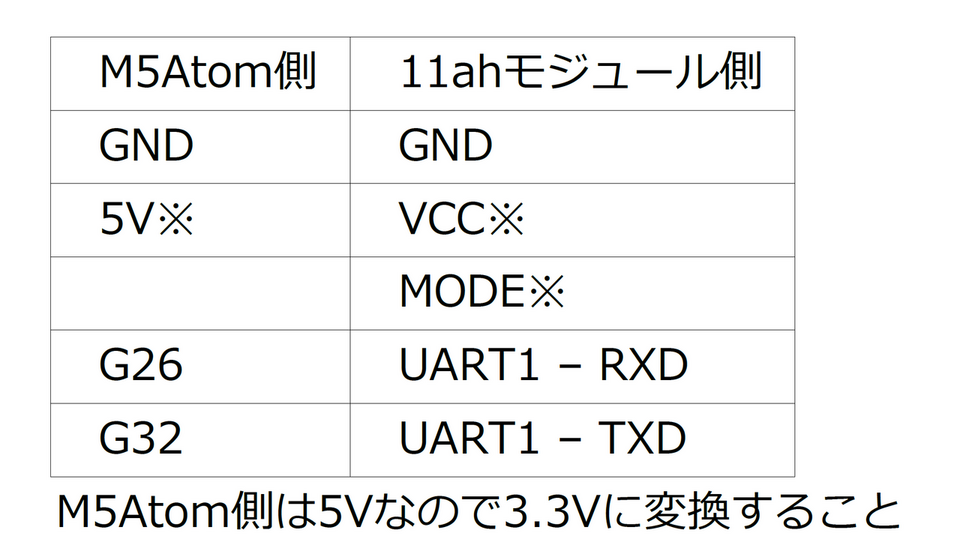

M5Atom と 11ah モジュールの配線例：

11ahモジュールの動作電圧は3.3Vです

レギュレータで5Vから3.3Vに変換してください

回路図

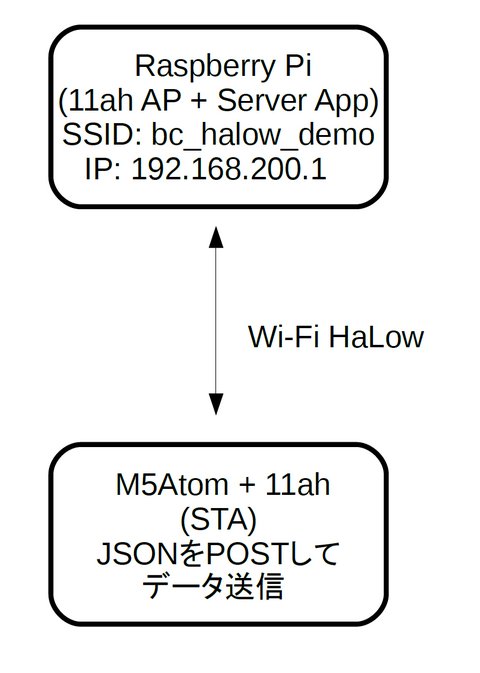

構成図
