BC-11AH-A は Raspberry Pi HAT 形式の 11ah 無線LAN 通信モジュールです。
BC-11AH-A を装着した状態でも Raspberry Pi の 40-pin GPIO ヘッダーが使えるよう、
40-pin コネクタを延長するスタッキングコネクタを実装しています。

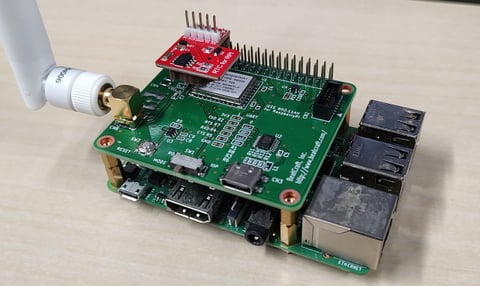

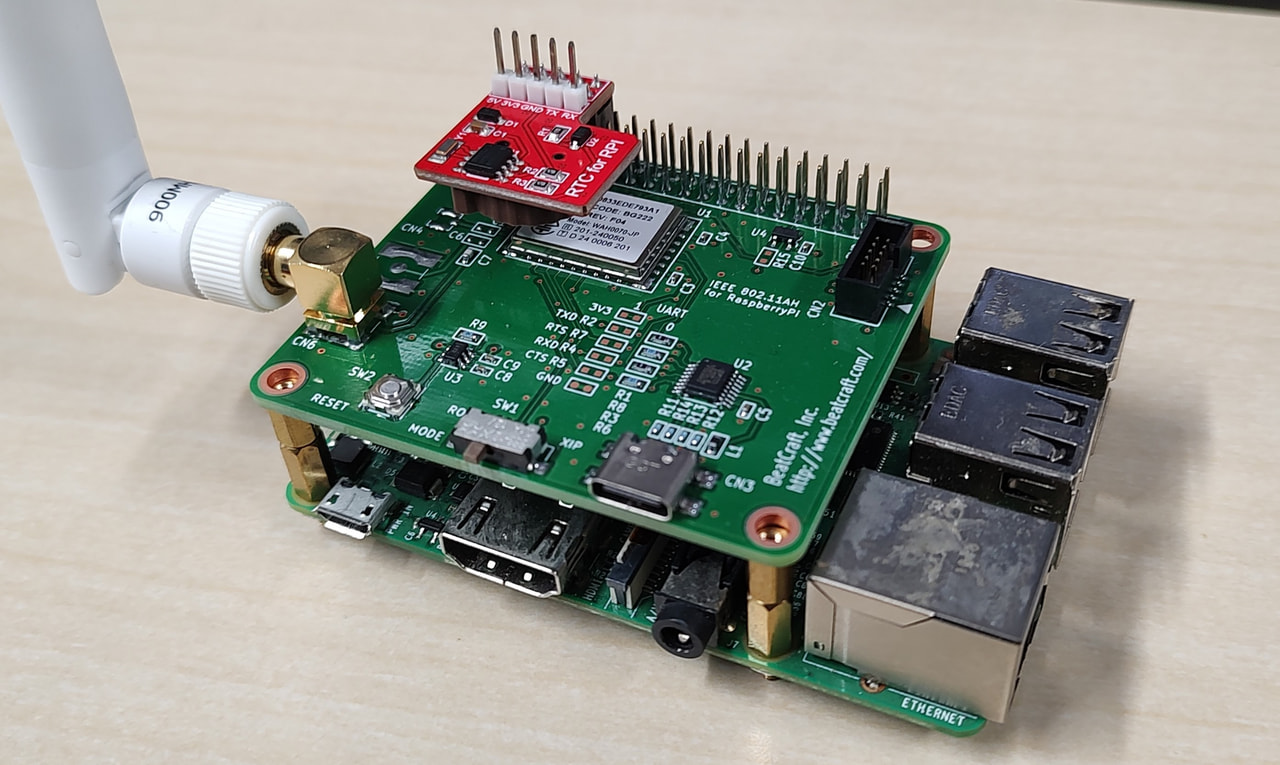

以下の写真のように、RTC HAT など他の HAT を BC-11AH-A の上に接続して使用することができます。 ただし、BC-11AH-A の 11ah 無線 LAN chip nrc7394 ですでに使用している pin は
スタッキングコネクタから使用していただくことができません。
以下の５つの pin が nrc7394 により使用されます。

19:  SPIO10 (MOSI)
21:  GPIO9 (MISO)
22:  GPIO25
24:  GPIO8 (*CS)
29:  GPIO5 (*IRQ)

残りの 35 pin はユーザー側で自由にご利用いただけます。
